MMCI®-2019 是一種 40% 矽烷溶劑型混凝土防水劑，含有經過時間考驗的遷移腐蝕抑制劑™ (MCI®)。

MCI®-2019 是一種小分子產品，可以輕鬆滲透到混凝土中，在適當的應用下透過與水泥基材發生化學反應來提供防水性。

MCI®-2019 密封表面孔隙，防止氯化物和碳化物侵入，並防止風雨侵入。

處理過的區域保留了原始的外觀並保留了其自然的濕氣傳輸。

MCI®-2019 FD 是 MCI®-2019 的特殊版本，含有短效染料，該染料會隨著時間的推移而褪色，以確認應用。

• 經過 EN 1504-2（2+ 系統）認證，可對混凝土進行表面保護
• VOC 符合聯邦、加州和歐盟規則
• 防止水、氯化物和其他侵蝕性污染物進入
• 分子尺寸允許滲透到最小的混凝土孔隙

• 增強耐用性

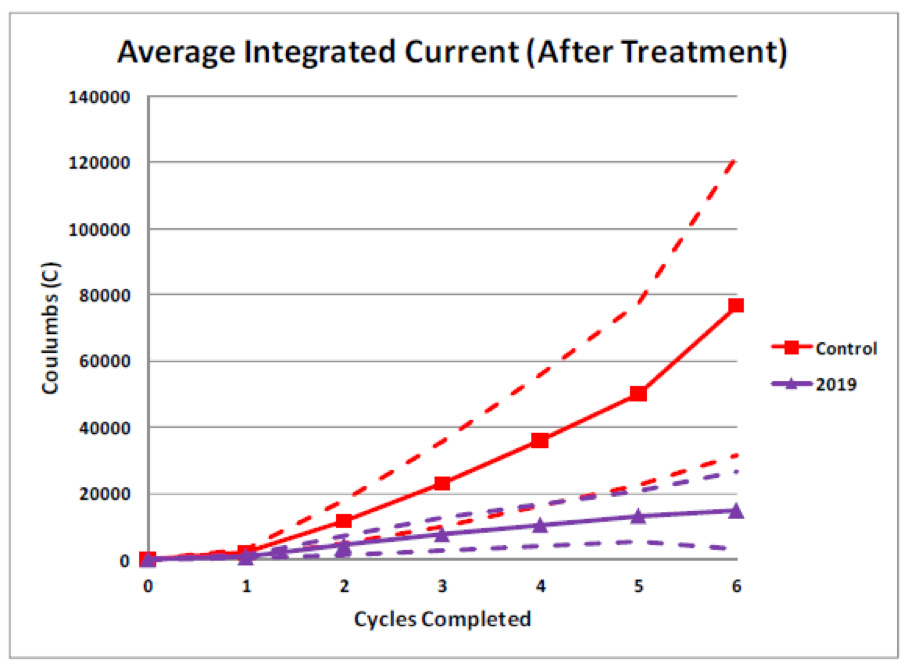

• 有效降低已經發生腐蝕金屬的腐蝕速率
• 無毒
• 不含亞硝酸鹽、磷酸鹽或鉻酸鹽
• 不會發紅、剝落或泛黃
• 不會蝕刻、弄髒、變色或以其他方式損害玻璃或鋁
• 有助於防止酸和化學侵蝕
• 可以透過噴塗、刷子或滾筒輕鬆塗抹

建議用於外部地上混凝土、磚石、混凝土塊和一些天然石材

覆蓋率將根據表面孔隙率和施用次數而變化。

總覆蓋率約為 125-175 平方英尺/加侖。 （3-4.3 平方米/公升）。

建議塗兩層，每層的覆蓋率為 250-350 平方英尺/加侖（6-8.6 平方米/公升）。

在應用之前，建議進行初步測試以確定正確的應用、劑量等。

NCHRP - Series II
Weight Gain During Saltwater Soak
Testing on concrete (2-inch cubes, 21 day immersion in 15% NaCl, 5,000 psi concrete) showed a 75% reduction in weight gain.

ASTM C-156: Water Vapor Transmission
Water vapor transmission of coated samples is excellent. MCI®-2019 did not significantly alter water vapor transmission characteristics when coated samples were compared to uncoated samples.

ASTM C-1218: Chloride Ion Intrusion at 0.5-1” Depth
The chloride ion intrusion was determined by ponding 4% NaCl on top of panel for 21 days.

The MCI®-2019 coated samples showed a 78% decrease in chloride ion penetration.

NCHRP - Series IV

Accelerated Weathering Tests
24 weeks of accelerated weathering testing included salt water exposure, ultraviolet light exposure, and wetting and drying cycles. The test results show that a single coat at 125 ft2/gal (3 m2/L) reduced the average chloride ion intrusion into the concrete by 99% when compared to uncoated control specimens. The performance exceeds the 90% limit suggested in the NCHRP report No. 244.

ASTM C-672: Standard Test Method for Scaling Resistance of Concrete Surfaces Exposed to Deicing Chemicals
Test results indicate little or no change after 50 cycles of deicer freezing and thawing using air entrained concrete specimens whereas the control had moderate to severe scaling.



表面應清潔、乾燥，無污垢、油、油脂、風化物、黴菌、鹽、浮漿、塗層、薄膜及瀝青。

可接受的清潔方法包括噴丸、噴砂或噴水。

表面應表面乾燥，沒有明顯潮濕的區域。

使用前充分攪拌。使用無氣噴塗機、滾筒或刷子塗抹 MCI®-2019/MCI®-2019 FD。

使用刷子或滾筒時，應重複塗抹，直到表面保持濕潤幾分鐘。

如果使用無氣噴塗機，則應繼續施工直至基材完全飽和。

噴霧器應配備耐溶劑軟管和墊圈。

為獲得最佳效果，MCI®-2019 應使用濕碰濕技術塗兩層，其中第二層是在表面濕潤但不具有第一層光澤時塗敷的。

施工過程中，應採取預防措施，保護周圍區域免受過度噴塗和流失。

MCI®-2019 可應用於潮濕表面，但乾燥表面可以實現對基材的最大滲透。

如果要在 MCI®-2019 上使用塗層，建議在塗層前等待 7 天。

應進行附著力測試以驗證相容性。 請參閱 MCI®-2019 產品規格以取得更詳細的說明。

如有必要，請聯絡 Cortec® 技術服務以獲得進一步指導。

• MCI®-2019/MCI®-2019 FD 應遠離熱源和明火
• MCI®-2019/MCI®-2019 FD 不應用於靜水壓力下的結構
• 請勿在預計溫度為溫度或低於5 °C ( 40 °F) 或溶劑蒸發過快的大風天
• MCI®-2019 不會滲透防水劑、塗料、油漆、薄膜或瀝青
• 新拌混凝土應允許使用前固化28天

• 維修工作應在應用 MCI®-2019/MCI®-2019 FD 之前至少 3 天完成。

MCI®-2019/MCI®-2019 FD 採用 5 加侖（19 L）桶裝、55 加侖（208 L）桶裝和 275 加侖（1040 L）手提袋包裝

為確保最佳產品性能，請使用原包裝存放在室內，避免陽光直射，溫度為 40-100 °F (4-38 °C)

保存期限：出貨後1年

*中文翻譯僅供客戶參考，所有資料均已CORTEC最新資料為主*
