產品說明
MCI®-2018/MCI®-2018 V/O 是一種 100% 矽烷防水劑，含有經過時間驗證的遷移腐蝕抑制劑 (MCI®)。
MCI®-2018 深入滲透到混凝土中，為鋼筋提供腐蝕保護，使其免受碳化、氯化物和其他污染物的影響。
MCI®-2018 V/O 的配方更容易在垂直和高架表面上應用。
MCI®-2018 UFI：S830-20V9-X00H-TU0PM
產品特點
• 經過 EN 1504-2（2+ 系統）認證，可對混凝土進行表面保護
• USBR M-82 協議確認腐蝕速率降低，與氯化物含量/高氯化物閾值無關
• 經過認證，符合 ANSI/NSF 61 用於飲用水系統組件
• 處理後的基材具有疏水性並保持其原始外觀
• 表面保持完全透氣並保持其原有的外觀自然濕氣傳輸
• 阻止碳化和氯離子侵入
• 延長結構的使用壽命
• 透過噴塗、滾筒或橡膠滾筒輕鬆塗抹
• 不含亞硝酸鹽、磷酸鹽或鉻酸鹽
• 不會發白、剝落或泛黃
• 符合艾伯塔省標準1B 型和 1C 型密封劑的 DOT 標準
• 在鋼材上形成單分子腐蝕抑制層，抑制金屬與混凝土中的氯化物、氧氣和水分之間的電化學腐蝕過程
產品應用
• 商業建築
• 停車場
• 橋面或橋樑結構
• 隧道
• 防波堤/碼頭和其他海洋結構
• 海上石油平台
• 任何其他鋼筋混凝土結構
產品使用劑量
覆蓋率將根據表面孔隙率和施用次數而變化。
覆蓋率約為 125-175 ft2/gal (3-4.3 m2/L)。
在使用之前，建議進行初步測試以確定劑量。
產品數據表
| Appearance | Liquid (various colors) |
| pH | 9-11(1% in water) |
| Density | 7.3-7.7 lb/gal (0.87-0.92 kg/L) |
| VOC | 3.1 lb/gal (350 g/L) |
| CARB VOC | 50 g/L |
| Coverage Rate | 125-175 ft2/gal (3-4.3 m2/L) |
| Density (both versions) | 6.9-7.1 lb/gal (0.83-0.85 kg/L) |
產品工作原理
MCI®-2018/MCI®-2018 V/O 中的矽烷分子在正確的應用下，會與水泥基材發生化學反應來提供防水性，減少大氣腐蝕的影響。
MCI® 組件更深入地滲透到基材中，在嵌入的鋼筋上形成保護性分子屏障，以降低鋼筋的腐蝕速率。
產品測試數據
| Test Method | Result | Harmonized Technical Specification |
| EN 13579:2003 Drying Test for Hydrophobic Impregnation | > 30%, Class I | UNE-EN 1504-2:2005 |
| EN 13580:2003 Water Absorption and Resistance UNE-EN 1504-2:2005 to Alkali for Hydrophobic Impregnation | Absorption ratio <7.5% compared to untreated specimen | |
| Absorption ratio <10% after immersion in alkali solution | ||
| EN 13579 + EN 14630 Depth of Penetration | ≥ 10 mm, Class II |
| Performance Criteria | Test Method | Results |
| Concrete Sealer Testing | Alberta Transportation Specification B388 | Meets Type 1B at 148.7 ft2/gal (274.1 mL/m2) coverage rate |
| Meets Type 1C at 169.1 ft2/gal (240.7 mL/m2) coverage rate | ||
| Reduction in Chloride Ion Content | NCHRP Series II | Single coat application of 125 ft2/gal (3.06 m2/L) showed 88% reduction in chloride ion content |
| Accelerated Weathering Tests | NCHRP Series IV, Southern Exposure | Single coat application of 125 ft2/gal (3.06 m2/L) had zero discoloration and reduced chloride intrusion by 98% |
| Resistance to Chloride Ion Penetration | AASHTO T259 | Treated samples showed 82.6% reduction in chloride ion penetration compared to control. Depths from 0.5-1 inch (1.25-2.54 cm) contained negligible amounts of chloride ions |
| Water Absorption of Concrete | ASTM C642 | Single coat application of 125 ft2/gal (3.06 m2/L) showed a 74% reduction after 50 days compared to control |
| Water Repellency | Federal Specification SS-W-110C | Single coat application of 125 ft2/gal (3.06 m2/L) resulted in 0.39% water absorption, exceeding the 1.0% maximum allowed in spec |
| Scaling Resistance of Concrete Exposed to Deicing Chemicals | ASTM C672 | Results show little to no change after more than 50 cycles of freeze-thaw with the use of deicing salts on treated concrete samples |
| Potable Water | ANSI/NSF Standard 61 | MCI®-2018 is certified by Underwriters Laboratories to meet NSF Standard 61 requirements at recommended coverage rates |
| Corrosion Protection | USBR M-82 Protocol | MCI®-2018 reduced corrosion of severely corroded rebar. Treatment of MCI®-2018 done after 10,000 coulombs of corrosion was reached, indicating treatment works independently of chlorides present or at a higher initial chloride content level |
| Depth of MCI® Penetration | DART Analysis | Inhibitor in MCI®-2018 shown to penetrate up to 1-1/4 in (3 cm) in 5 weeks |

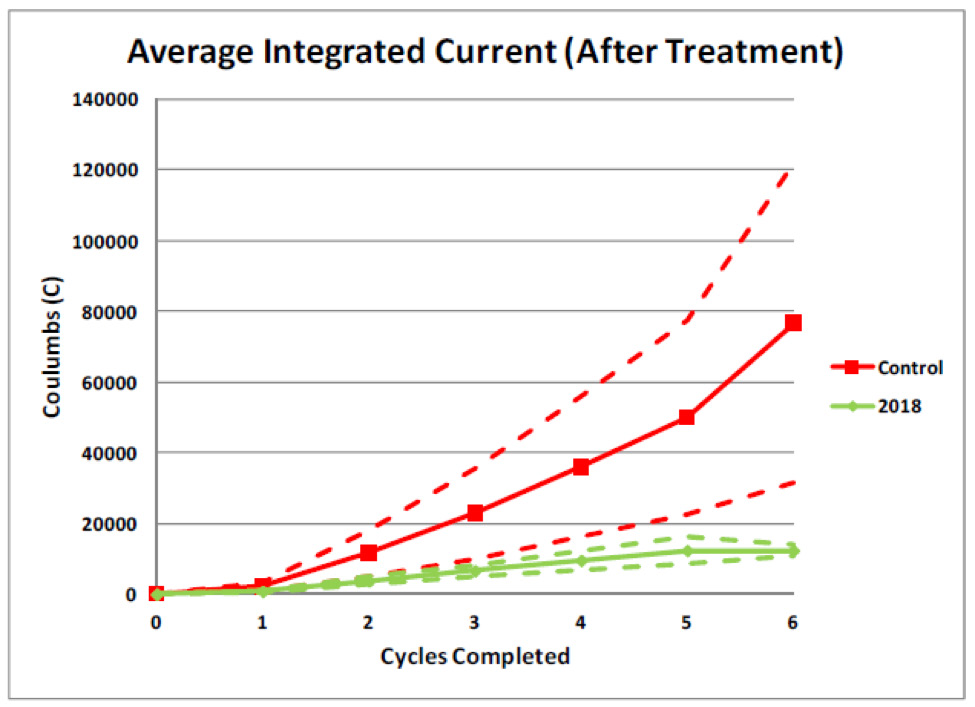

US BUREAU OF RECLAMATION M-82 PROTOCOL
MCI®-2018 證明可以降低混凝土中嚴重腐蝕鋼筋的腐蝕速率。
這可以透過圖中曲線的斜率看出。
當 80% 的對照鋼筋在水泥表面開裂時，經過 MCI®-2018 處理的鋼筋仍然乾淨且結構完好。
產品表面處理指南
表面應無積水、污垢、灰塵、油、油脂、固化化合物、風化物、浮漿和其他污染物。
MCI®-2018 可應用於潮濕表面，但乾燥表面可以實現對基材的最大滲透。
可使用無氣噴塗機、滾筒或刷子進行施工。
噴霧器應配備溶劑軟管和墊圈。
為了獲得最佳效果，我們建議採用兩層濕碰濕施工技術；即，表面在第一次塗覆時是潮濕的，但在塗覆第二層（包含剩餘的建議覆蓋率）時沒有光澤。
施工過程中，應採取預防措施，保護周圍區域免於過度噴塗及流淌。
注意事項
• 使用前徹底攪拌
• 工作溫度應在 40-100 °F (5-37 °C)
• 不應在大風天施工，因為此時溶劑蒸發過快
• 在塗覆 MCI®-2018 之前讓修復材料完全固化
• 如果在 MCI®-2018 上塗覆薄膜，則需要 24 小時固化
• 不應在靜水壓力下的結構上使用
• 應塗敷於完好、清潔、無油、污垢、密封劑、塗料、油漆、薄膜或瀝青的混凝土上
• 如果在 MCI®-2018 上使用塗層，建議在塗覆該塗層之前等待 7 天；應用前應進行相容性測試
包裝方式 & 儲存條件
MCI®-2018/MCI®-2018 V/O 採用 5 加侖（19 公升）桶裝、55 加侖（208 公升）桶裝。
為確保最佳產品性能，請使用原包裝存放在室內，避免陽光直射，溫度為 40-100 °F (4-38 °C)。
保存期限：2年
*中文翻譯僅供客戶參考，所有資料均已CORTEC最新資料為主*
