產品說明
MCI®-2005 是一種水性有機緩蝕混凝土外加劑，用於延長建築壽命。
當摻入混凝土中時，MCI-2005® 提供緩凝效果，同時在嵌入的金屬上形成保護性單分子層。
在新建築中，這是透過臨界氯化物閾值的增加以及隨後腐蝕開始時腐蝕速率的降低來量化的。
當與修補砂漿和灌漿一起使用時，MCI®-2005 不僅可以保護混凝土內的鋼筋，還可以遷移到修復區域附近未受干擾的混凝土中，以保護已就位的鋼筋。
MCI®-2005 已獲得美國 BioPreferred™ 頭銜 (www.biopreferred.gov)。
UFI：A630-K05W-N001-4GEM
產品特點
• 經認證符合多項全球標準，包括：
• EN 934-2 要求
• ASTM C1582 要求
• ANSI/NSF 標準61，用於儲存飲用水的結構
• USDA BioPreferred™ 標章（67% 生物基）
• 符合 CSA S413，C1.2 節。適用於緩蝕外加劑
• 獲得LEED V4.1 MR Credit: Sourcing of Raw Materials
• 與亞硝酸鈣等傳統緩蝕外加劑相比，毒性和環境影響更低
• 單一、低劑量率，與預期的氯化物含量無關
• 對混凝土性能的影響最小
• 經過全球現場和實驗室測試
• 能夠透過毛細管作用、蒸汽擴散和離子吸引力穿過多孔基材（混凝土、磚石、石灰石等）
產品應用
• 鋼筋混凝土，包括預製、預力和後張結構
• 腐蝕環境，包括暴露於除冰鹽、地下水、空氣中的氯化物和碳化作用
• 海洋和沿海結構、高速公路和橋樑、停車場、陽台、水池、混凝土儲槽、樁、下部結構、橋墩、柱子、管道和電線桿
產品使用指南
將 MCI®-2005 依 1 pt/yd3 (0.6 L/m3) 加入混凝土混合物或修補砂漿中。
劑量是固定的並且與氯化物水平無關。
產品數據表
| Appearance | Clear dark brown liquid |
| pH | 9.5-11.5 (neat) |
| Non-volatile Content | 44-55% |
| Density | 9.5-10.3 lb/gal (1.14-1.23 Kg/L) |
| Shelf Life | 24 months |
標準測試方法
| Slump | ASTM C143 | Neutral |
| Air Content | ASTM C231 | Neutral |
| Density | ASTM C138 | Neutral |
| Set Time | ASTM C403 | Delayed |
| Flexural Strength | ASTM C78 | Improved |
| Compressive Strength | ASTM C192 | Improved |
| Corrosion Properties | ASTM C1582 | Meets Requirements |
| ASTM G180 | Meets Requirements | |
| Biobased Content | ASTM D6866 | 67% |
| Workability | N/A | No adverse effects when used with pozzolans or other high performance concrete admixtures |
| Corrosion Properties. Used as Set Retarding Admixture | EN 934-1:2008 | Pass |
| ASTM C1582 PHYSICAL PROPERTY RESULTS | |||||
| Setting Time | |||||
| Control | MCI 2005 | Relative to Control | ASTM C1582 Requirement | Result | |
| Initial Set (Minutes) | 312 | 431 | +119 | +/- 210 Min of Control | Meets Requirement |
| Final Set (Minutes) | 404 | 524 | +120 | +/- 210 Min of Control | Meets Requirement |
| Compressive Strength | |||||
| 3 Day (psi) | 3290 | 3647 | 111% | Min 80% of Control | Meets Requirement |
| 7 Day (psi) | 4070 | 4377 | 108% | Min 80% of Control | Meets Requirement |
| 28 Day (psi) | 5143 | 5330 | 104% | Min 80% of Control | Meets Requirement |
| 6 Month (psi) | 6077 | 6650 | 109% | Min 80% of Control | Meets Requirement |
| 1 Year (psi) | 6463 | 6877 | 106% | Min 80% of Control | Meets Requirement |
| Flexural Strength | |||||
| 3 Day (psi) | 585 | 591 | 101% | Min 80% of Control | Meets Requirement |
| 7 Day (psi) | 661 | 691 | 104% | Min 80% of Control | Meets Requirement |
| 28 Day (psi) | 757 | 797 | 105% | Min 80% of Control | Meets Requirement |
| Shrinkage | |||||
| Length Change (%) | -0.025 | -0.021 | 0.004 | Max 0.010 Over Control | Meets Requirement |
| Durability | |||||
| Freeze/Thaw Durability | 99.1 | 98.8 | 99.8 | RDF 80% | Meets Requirement |
| ASTM C1582 CORROSION PROPERTIES - ASTM G180 RESULTS | ||||||||||
| Sample | Potential | Rp | 1/Rp | Log (1/Rp) | Area (cm2) | Dosage | Mean 1/Rp | SD 1/Rp | Log (1/Rp) | Log SD |
| mV (SSC) | (Ohms) | (µS/cm2) | (L/m3) | (µS/cm2) | (µS/cm2) | |||||
| Cortec®-1 | -509 | 8192 | 23.85 | 1.38 | 5.12 | 0.60 | 38.91 | 21.29 | 1.33 | 0.29 |
| Cortec®-2 | -530.6 | 3626 | 53.96 | 1.73 | 5.11 | |||||
| Cortec®-3 | -500.2 | 9373 | 20.85 | 1.32 | 5.12 | |||||
| Cortec®-4 | -457.9 | 24360 | 8.10 | 0.91 | 5.07 | |||||
| Controls (13) Average of Results | -522.9 mV Average | 0 | 394.71 | 214.21 | 2.49 | 0.35 | ||||

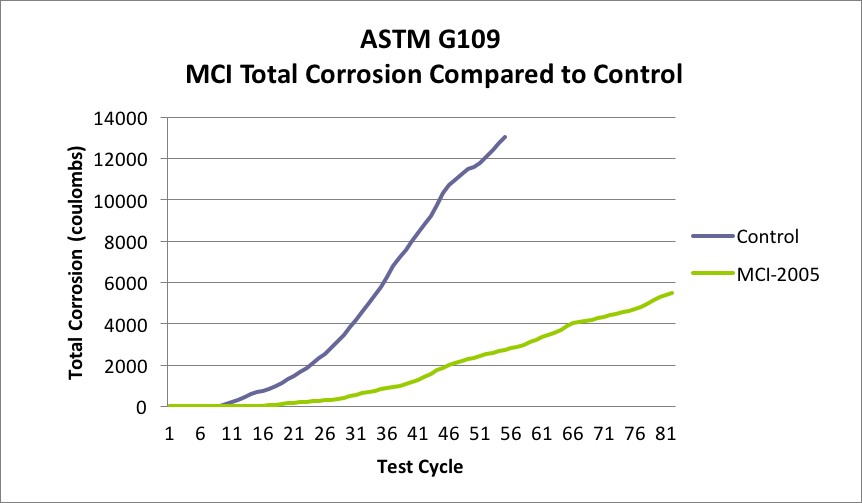

ASTM G109 RESULTS
與未經處理的樣品相比，MCI®-2005 使腐蝕開始時間延長了一倍，腐蝕電流減少了 80%。SET RETARDING EFFECTS ACCORDING TO EN 934-2:2012*
| Property | Unit | Test results | |
| Control | Test mixture | ||
| Slump – fresh mortar | mm | 225 | 229 |
| Water/cement ratio | 0.50 | 0.49 | |
| Initial setting time | 375 | 510 | |
| Difference of initial setting time | min | - | +135 |
| Final setting time | 530 | 645 | |
| Difference of final setting time | - | +115 | |
包裝方式 & 儲存條件
MCI®-2005 包裝與儲存 採用 5 加侖（19 公升）桶裝、55 加侖（208 公升）桶裝和 275 加侖（1040 公升）手提袋包裝。
存放時應避免陽光直射，環境溫度應高於 32⁰F (0⁰C) 至 131⁰F (55⁰C)。
若正確儲存，MCI®-2005 的保存期限為 24 個月。
注意事項
使用 MCI®-2005 可能會導致初凝時間延遲。
這種延遲的程度取決於混合設計、溫度和濕度。
MCI®-2005 與某些高效能減水劑的組合也會增加凝固延遲。
混凝土性能最好透過使用實際混合成分的試驗來確定。
Cortec 建議您在使用 MCI®-2005 和新混合組件時進行試用。
如有必要，請諮詢 Cortec 技術支援部門以獲得進一步指導。
*中文翻譯僅供客戶參考，所有資料均已CORTEC最新資料為主*
